Mặt bích là gì và lợi ích của nó?

Mặt bích là gì? và lợi ích của nó như thế nào?

Đây chắc hẳn là câu hỏi mà rất nhiều người mới tìm hiểu sản phẩm mặt bích thắc mắc phải không.

Trong bài viết này, Thép Bảo Tín sẽ cùng bạn đọc tìm hiểu về mặt bích là gì và tại sao nó lại quan trọng trong các hệ thống đường ống và thiết bị công nghiệp.

Mặt bích là gì?

Mặt bích là gì?

Mặt bích là một thiết bị cơ khí để nối các đường ống. Nó thường được sử dụng để kết nối các đường ống, van, máy bơm và các thiết bị khác nhau để tạo thành một hệ thống đường ống. Mặt bích cũng dễ dàng để làm sạch, kiểm tra hoặc sửa đổi, nó thường được hàn hoặc bắt vít.

Với mỗi ngôn ngữ khác nhau, thì nó lại có một cái tên khác nhau.

Mặt bích tiếng Anh là gì?

Trong tiếng anh mặt bích có nghĩa là Flange.

Mặt bích triếng Trung là gì?

Trong tiếng Trung thì nó lại được gọi là Fǎ lán (法兰).

Nó là một thành phần quan trọng trong các hệ thống đường ống và thiết bị công nghiệp.

Sở dĩ nó quan trọng là vì một số lý do như:

• Kết nối các bộ phận với nhau
• Giúp đảm bảo tính đồng nhất và chính xác của hệ thống

Cấu tạo mặt bích như thế nào?

Mặt bích có hình dạng tròn hoặc vuông, được chế tạo từ phôi thép hoặc phôi inox dùng để kết nối gián tiếp các đường ống, các thiết bị phụ kiện với nhau thông qua lỗ bắt bu lông có trên thân để tạo thành hệ thống đường ống công nghiệp.

Một kết nối mặt bích điển hình có cấu tạo khá đơn giản, gồm một miếng kim loại được làm bằng chất liệu gang, inox, đồng… Và có các lỗ bắt bu lông, ốc vít ở mép mặt bích với kích cỡ khác nhau theo từng loại.

Cụ thể gồm 3 thành phần chính như sau:

1. Đường kính trong: là khoảng trống ở giữa mặt bích.
2. Đường kính ngoài: khoảng cách giữa 2 cạnh đối diện của mặt bích.
3. Lỗ bu lông: khoảng cách giữa các lỗ bu lông đối nhau khi được đo từ tâm đến tâm

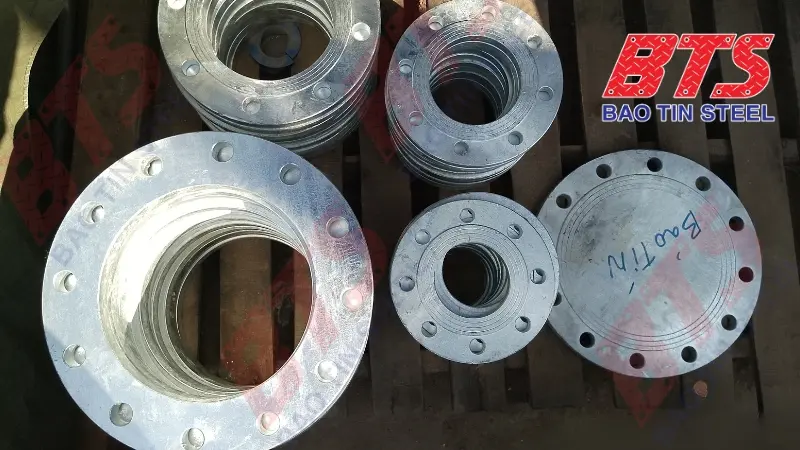

Hình ảnh mặt bích tại Thép Bảo Tín

Có bao nhiêu loại mặt bích?

Trên thị trường hiện nay có 6 loại mặt bích phổ biến bao gồm mặt bích rỗng, mặt bích thép, mặt bích mù, mặt bích có gờ, mặt bích phẳng, mặt bích ren, … Và tất cả các loại này đều được thiết kế để đảm bảo sự kết nối chắc chắn giữa các bộ phận như đường ống, van, bơm và thiết bị khác. Giúp tăng tính đồng nhất và chính xác của các hệ thống dầu khí, xử lý nước, xử lý khí thải, điều hòa không khí và các ứng dụng công nghiệp khác.

Mặt bích bao gồm hai bộ phận chính: mặt bích và bulông. Với mỗi loại mặt bích khác nhau hoặc mỗi cấp áp suất khác nhau, thì đều sẽ có quy định về số lỗ bulong khác nhau.

Để đảm bảo tính chắc chắn và an toàn của kết nối, việc lựa chọn và lắp đặt mặt bích cần được thực hiện đúng cách và đáp ứng các yêu cầu kỹ thuật của hệ thống.

Đến đây chắc hẳn các bạn đã biết được mặt bích là gì rồi đúng không? Vậy các bạn có thắc mắc phụ kiện mặt bích gồm những loại nào không? Nếu có hãy tham khảo ngay bài viết này: Phụ kiện mặt bích gồm những loại nào?

Tại sao cần sử dụng mặt bích trong thiết kế đường ống?

Với nhiều loại, nhiều kích cỡ, cấu tạo khác nhau, mặt bích là phụ kiện quan trọng trong các hệ thống đường ống và thiết bị công nghiệp. Dưới đây là những ưu điểm nổi bật của mặt bích và chúng giải thích tại sao ta cần sử dụng mặt bích mà không phải bất cứ phụ kiện nào khác:

1. Tăng tính đồng nhất và chính xác. Mặt bích được thiết kế để đảm bảo sự kết nối chắc chắn giữa các bộ phận. Khi các bộ phận được kết nối chặt chẽ với nhau, nó giúp đảm bảo sự đồng nhất và chính xác trong toàn bộ hệ thống. Giảm thiểu sự bất đồng về kích thước, hình dạng và vị trí của các bộ phận, giúp hệ thống hoạt động hiệu quả hơn.
2. Dễ dàng lắp đặt và bảo trì đường ống. Khi cần thay thế hoặc bảo trì các bộ phận trong hệ thống, chỉ cần tháo lắp các mặt bích để sửa chữa đoạn ống.
3. Giảm thiểu rò rỉ và sự cố trong đường ống. Khi được lắp đặt đúng cách, mặt bích giúp giảm thiểu rò rỉ và sự cố trong hệ thống đường ống và thiết bị công nghiệp. Nhờ đó hệ thống hoạt động hiệu quả hơn và giảm thiểu chi phí sửa chữa.
4. Tăng tính linh hoạt khi thi công. Với mặt bích, các bộ phận có thể được kết nối lại với nhau một cách dễ dàng và nhanh chóng.
5. Tăng tính an toàn trong vận hành. Khi được lắp đặt đúng cách và đáp ứng các yêu cầu kỹ thuật, mặt bích giúp giảm thiểu nguy cơ rò rỉ và sự cố trong hệ thống, tăng tính an toàn cho nhân viên và môi trường.

Qua đây có thể thấy, mặt bích thực sự quan trọng trong sản xuất và thi công.

Mặt bích dùng để làm gì?

Các ứng dụng thiết thực của mặt bích chính là lời giải đáp chính xác nhất cho câu hỏi ” khi nào nên sử dụng phụ kiện mặt bích?”. Với mỗi lĩnh vực, mỗi bộ phận, mỗi hệ thống máy khác nhau, mặt bích cũng được sử dụng với vai trò khác nhau. Cụ thể:

Ứng dụng của mặt bích trong ngành dầu khí là gì?

Mặt bích được sử dụng trong hệ thống đường ống và thiết bị trong ngành dầu khí tại các vị trí như:

• Giữa các đoạn ống dẫn
• Giữa đoạn ống và van, máy bơm,…
• Giữa các thiết bị với nhau
• Giữa các tầng trong giếng khoan
• Các bộ phận trong hệ thống xử lý dầu như máy xúc dầu, bồn chứa, bơm, v.v.

Tóm lại, trong ngành dầu khí, mặt bích được sử dụng ở nhiều vị trí khác nhau trong các hệ thống đường ống và thiết bị. Nó được sử dụng để kết nối các bộ phận với nhau, giúp đảm bảo tính chắc chắn và an toàn của kết nối và giảm thiểu rò rỉ và sự cố trong hệ thống.

Ứng dụng của mặt bích trong ngành xử lý nước là gì?

Mặt bích được sử dụng trong các hệ thống xử lý nước để kết nối các bộ phận:

• Kết nối đường ống. Mặt bích được sử dụng để kết nối các đường ống với nhau trong các hệ thống xử lý nước.
• Mặt bích cũng được sử dụng để kết nối các thiết bị trong hệ thống xử lý nước như bồn chứa, bơm, van, v.v.
• Kết nối đường ống và thiết bị như van, bơm, tủ đựng, v.v. trong các hệ thống xử lý nước.
• Kết nối các tầng trong hệ thống lọc nước. Điển hình như tầng định lượng, tầng khử trùng, v.v.
• Kết nối các bộ phận trong hệ thống xử lý nước thải như bồn chứa, nhà máy xử lý, v.v.

Tóm lại, trong ngành xử lý nước, mặt bích được sử dụng ở nhiều vị trí khác nhau. Nó được sử dụng để kết nối các bộ phận với nhau. Giúp đảm bảo tính chắc chắn và an toàn của kết nối và giảm thiểu rò rỉ và sự cố trong hệ thống.

Ứng dụng của mặt bích trong ngành xử lý khí thải là gì?

Mặt bích được sử dụng trong ngành xử lý khí thải để kết nối các bộ phận với nhau. Và giữ cho hệ thống khí thải hoạt động hiệu quả và an toàn. Dưới đây là một số ứng dụng của mặt bích trong ngành xử lý khí thải:

• Kết nối đường ống và thiết bị như bộ lọc, giảm than, bình chứa, v.v.
• Mặt bích được sử dụng để kết nối các thiết bị trong hệ thống xử lý khí thải như máy nén khí, quạt hút, v.v.
• Kết nối giữa các tầng trong hệ thống lọc khí thải như tầng chứa than hoạt tính, tầng chứa gốm sứ, v.v.
• Kết nối các bộ phận trong hệ thống xử lý khí thải như bộ lọc, bình chứa, máy nén khí, v.v.

Tóm lại, mặt bích được sử dụng rất nhiều trong ngành xử lý khí thải. Nó được sử dụng để kết nối các bộ phận với nhau, giảm thiểu rò rỉ và sự cố trong hệ thống. Và đảm bảo an toàn cho các nhân viên và môi trường xung quanh.

Trong ngành điều hòa không khí

Mặt bích là một thành phần quan trọng trong ngành điều hòa không khí. Được sử dụng để kết nối các bộ phận với nhau và giữ cho hệ thống hoạt động hiệu quả và an toàn. Dưới đây là một số ứng dụng của mặt bích trong ngành điều hòa không khí:

• Kết nối đường ống và thiết bị như máy nén, máy lọc, bình chứa, v.v.
• Mặt bích được sử dụng để kết nối các thiết bị trong hệ thống điều hòa không khí như máy nén, máy lọc, v.v.
• Kết nối giữa các tầng trong hệ thống lọc không khí. Điển hình như tầng chứa bộ lọc, tầng chứa than hoạt tính, v.v.
• Kết nối các bộ phận trong hệ thống điều hòa không khí như máy nén, bình chứa, máy lọc, v.v.

Ngành thực phẩm và đồ uống

Mặt bích cũng là một thành phần quan trọng trong ngành thực phẩm và đồ uống. Nó được sử dụng để kết nối các bộ phận với nhau và giữ cho hệ thống hoạt động hiệu quả và an toàn.

Với một số ứng dụng cụ thể như:

• Kết nối đường ống và thiết bị như bồn chứa, máy ép, máy đóng chai, v.v.
• Kết nối thiết bị. Mặt bích được sử dụng để kết nối các thiết bị như máy ép, máy đóng chai, v.v.
• Kết nối giữa các bộ phận trong hệ thống sản xuất. Như quá trình lọc, xử lý, vận chuyển và đóng gói.
• Kết nối các thiết bị trong hệ thống xử lý nước như bồn chứa, bộ lọc, v.v..

Cách chọn mua mặt bích

Các tham số sau để khách hàng tham khảo trước khi đặt hàng (hoặc yêu cầu ước tính) cho mặt bích:

• Chọn loại mặt bích (cổ hàn, mặt trượt, ren, mặt bích khớp nối)
• Thông số mặt bích (ví dụ ASME B16.5, ASME B16.47 loại A, EN 1092-1, JIS, UNI, DIN, v.v.)
• Kích thước ống danh nghĩa (NPS)
• Xếp hạng mặt bích hoặc loại (class): xếp hạng của mặt bích có thể nằm trong khoảng từ 150 đến 2500 đối với mặt bích ASME, từ 5k đến 30k đối với mặt bích JIS B2220 và mặt bích KS1503; từ PN 6 đến PN 100 cho mặt bích tiêu chuẩn Châu Âu và Nga (DIN, UNI, EN 1092-1, GOST 12820 / 12821-80); Loại 600/3, 1000/3, 1600/3, 2500/3, 4000/3 cho mặt bích SANS/SABS (tiêu chuẩn Nam Phi cho mặt bích)
• Sơ đồ ống (đối với cổ hàn và mặt bích hàn ổ cắm)
• Loại mặt bích (FF; RF, RTJ): theo ASME B16.5, mặt nhô lên là mặt tiêu chuẩn cho mặt bích (các mặt khác nhau, như RTJ hoặc FF mặt phẳng, phải được đặt hàng cụ thể)
  Hoàn thiện bề mặt mặt bích (mịn, gốc, răng cưa đồng tâm, v.v.)
• Loại vật liệu mặt bích (thép, inox, đồng, gang..vv)
• Số lượng
• Giá thành

Tóm lại

Mặt bích có nhiều ứng dụng trong các ngành công nghiệp khác nhau. Ví dụ như ngành dầu khí, xử lý nước, xử lý khí thải, điều hòa không khí,… Nó giúp đảm bảo tính chắc chắn và an toàn của hệ thống. Giảm thiểu rò rỉ và sự cố, tăng tính đồng nhất và chính xác của hệ thống. Đồng thời tăng tính linh hoạt của hệ thống bằng cách cho phép kết nối các bộ phận có đường kính khác nhau.

Thép Bảo Tín hy vọng rằng những thông tin mà chúng tôi vừa cung cấp sẽ giúp bạn đọc biết được mặt bích là gì cũng như vai trò của mặt bích trong các lĩnh vực của đời sống. Liên hệ với chúng tôi ngay nếu bạn cần hỗ trợ nhé!
